Menyalakan LED Menggunakan Push Button dengan Arduino

Okay Sobat semuanya.

Pada postingan kali ini. Saya akan membuat project Arduino yang sederhana menggunakan LED. Hanya saja dalam project ini kita menyalakan sebuah LED dengan sebuah Push Button, Sederhana sekali bukan?? Untuk lebih lanjut kita baca sampai tuntas.

Dalam project ini saya mengguanakan PIN 3 Arduino sebagai INPUT untuk Push Button dan PIN 8 sebagai OUTPUT untuk menyalakan LED tersebut. Dan saya akan menjelaskan Alat dan Bahan yang akan digunakan untuk membuat Project ini :

Alat dan Bahan :

1. 1 Arduino Uno

2. 1 LED 5mm (Warna Bebas)

3. Kabel Jumper (Secukupnya)

5. 1 BreadBoard

6. 1 Resistor 220 Ohm

7. 1 Push Button

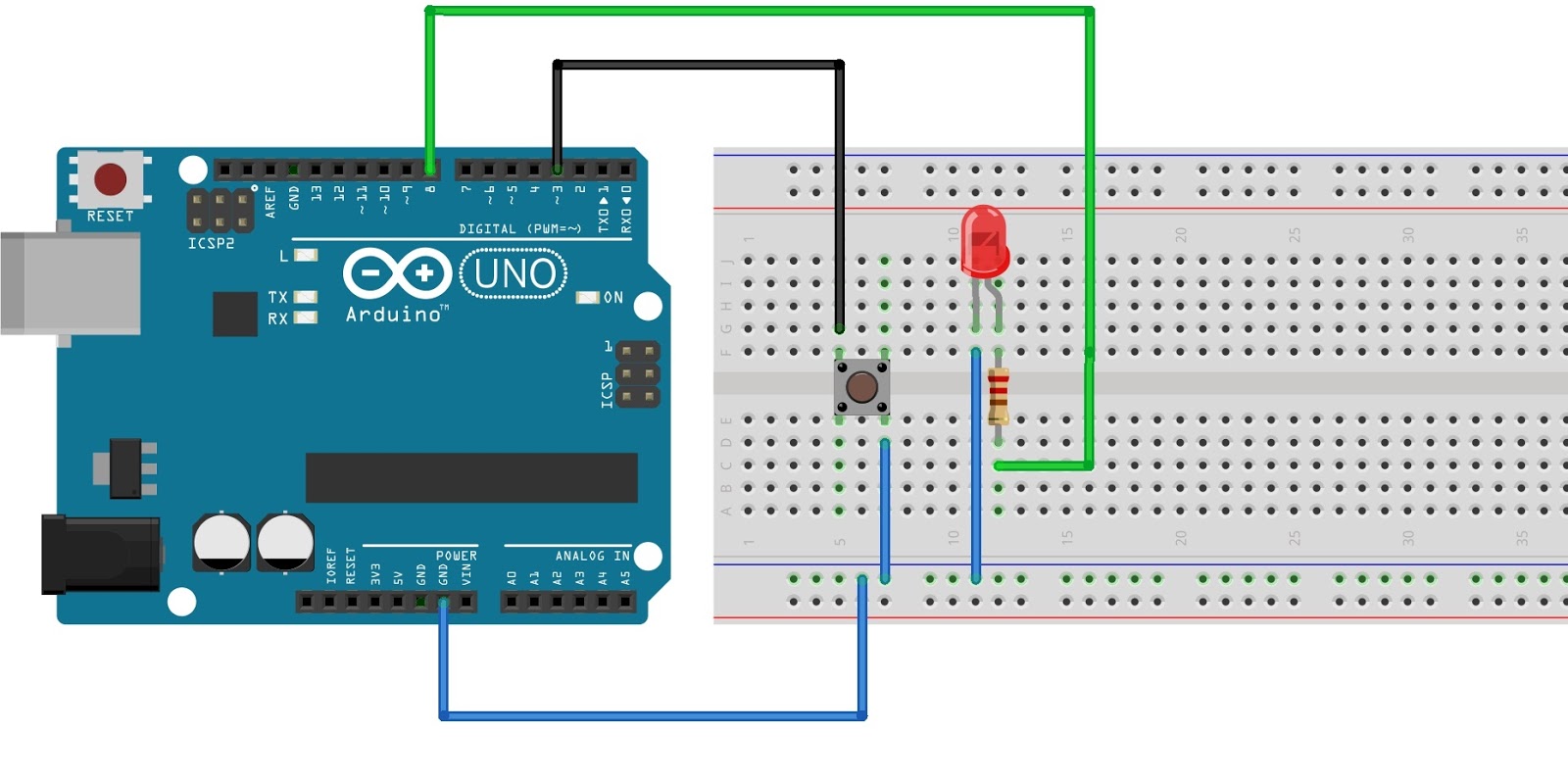

Rangkaian Menyalakan LED dengan Arduino

Jadi Pin 8 Arduino Langsung menyambung ke kaki Resistor 220 Ohm dan Kaki Resistor lainnya tersambung ke Kaki + LED.
Lalu Pin 3 Arduino Langsung tersambung pada Kaki Push Button yang diatas.

Lalu Kaki - LED dan kaki Push Button 1nya tersambung pada PIN GND Arduino.

Sketch Program

int LED = 8; //type data menyimpan bilangan bulat pada pin 8

int PushButton = 3; //type data menyimpan bilangan bulat pada pin 3

void setup() {

 pinMode (LED, OUTPUT); // Menjadikan pin 8 sebagai OUTPUT

pinMode (PushButton, INPUT); // Menjadikan pin 3 sebagai INPUT

}

void loop() {

 if  (PushButton == HIGH) {  // Jika Push Button di tekan

digitalWrite (LED, HIGH); // Maka Menyalakan pin 8, (HIGH = memberi tegangan pada pin 8 )

}

  else { // Jika tidak ditekan

  digitalWrite (LED, LOW); //Mematikan pin8. (LOW = tidak ada tengangan pada pin 8)

}

}

Okay itu saja dari Project Saya. Terima Kasih untuk para pembaca semoga bermanfaat. Dan jangan lupa untuk bertanya jika ada yang membingungkan.
